КАЛИБР (инструмент)
Калибр (фр. calibre, calibre à limites) — средство контроля, контактирующее с элементом изделия по поверхности, линиям или точкам. Калибр имеет геометрические параметры, воспроизводящие элементы изделия с заданными предельными размерами. Размеры калибров могут задаваться без всякой связи с единицей измерения. Существуют трёхмерные калибры со сложной геометрической конфигурацией.

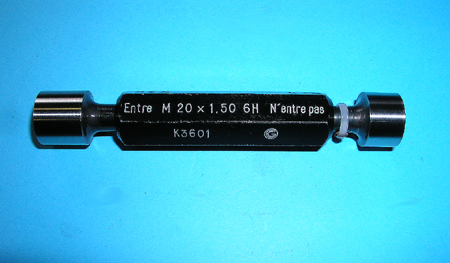

Гладкий калибр-пробка под резьбу М20х1,5 мм с полем допуска среднего диаметра 6H. Слева проходной, справа — непроходной.
Виды
Калибры бывают предельными и нормальными.
Нормальный калибр (шаблон) применяется для проверки сложных профилей.
Предельный калибр имеет проходную и непроходную стороны (верхнее и нижнее отклонение номинального размера), что позволяет контролировать размер в поле допуска. Предельные калибры применяются для измерения цилиндрических, конусных, резьбовых и шлицевых поверхностей. При конструировании предельных калибров должен выполняться принцип Тейлора, согласно которому проходной калибр является прототипом сопрягаемой детали и контролирует размер по всей длине соединения с учетом погрешностей формы. Непроходной калибр должен контролировать только собственно размер детали и поэтому имеет малую длину для устранения влияния погрешностей формы.
Виды предельных калибров: калибр-скоба, калибр-пробка, резьбовой калибр-пробка, резьбовой калибр-кольцо и т. д.

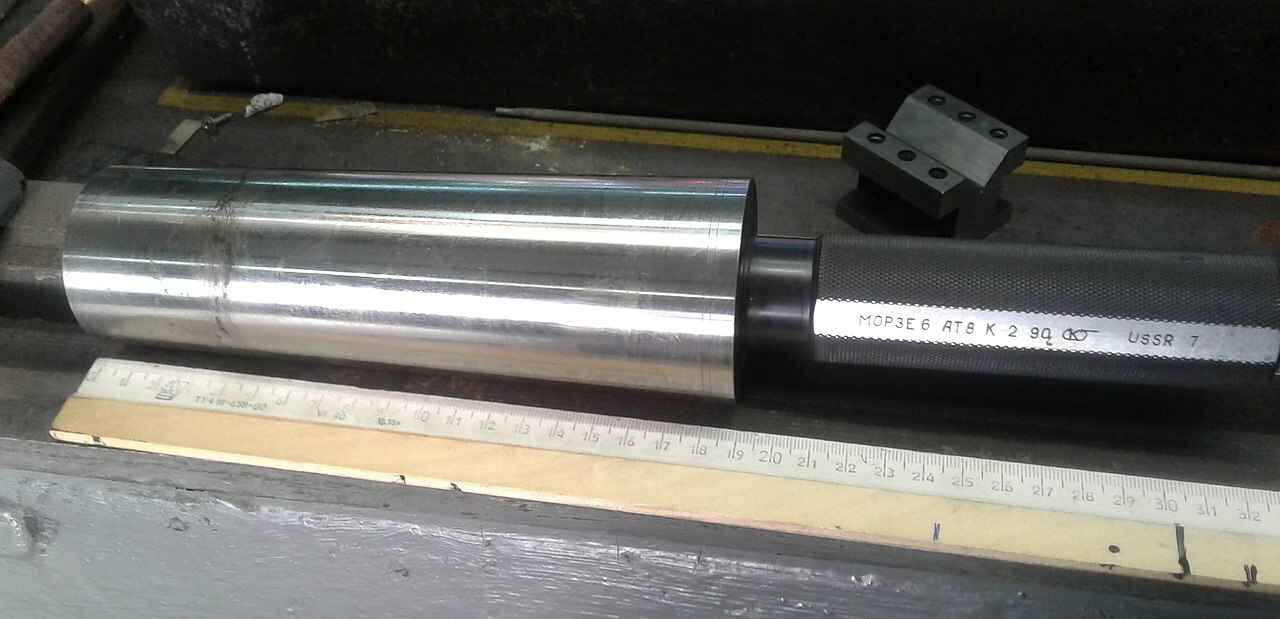

Калибр-пробка конуса Морзе №6
Регулируемые калибры
Занимают промежуточное положение между микрометром и предельным калибром. Имеют узкий диапазон регулирования и высокую точность, настраиваются на предельные размеры.
